"Dynamo C" - Generator - Alternator 12V/120W - 150W
Der Ersatz für die Originale G414 Lichtmaschine
Einbaumöglichkeiten bei folgenden Motorrädern:
MARKE: BAUJAHR:
M72
- M72 750 ccm 1941 - 1957
K750
- K750 750 ccm 1958 - 1976
- K650 650 ccm
- MW 750 750 ccm
Ural
- Ural M63 630 ccm 1964 - 1980
- Ural M66 650 ccm 1970 - 1975
- Ural M61 600 ccm
Dnepr
- MT9 650 ccm
- MT12 750 ccm
Alle Motorrädern mit G414 Lichtmaschine.
![](mediapool/145/1452870/resources/big_34171165_0_550-367.JPG)
130W
![](mediapool/145/1452870/resources/big_34171181_0_550-367.JPG)
150W
![](mediapool/145/1452870/resources/big_34093152_0_550-367.JPG)
![](mediapool/145/1452870/resources/big_37046097_0_550-309.jpg)
![](mediapool/145/1452870/resources/big_34093161_0_550-416.jpg)
![](mediapool/145/1452870/resources/big_34171229_0_550-367.JPG)
Ø Die Masse:
• Länge 160,00mm
• Breite 80,00mm
Ø Technische Daten:
• Spannung 12V
• 3 Phasen - Drehstromgenerator
• Ladestrom 13,7V ohne Last bei 900 U/min
• Ladestrom 14,2V unter Last 100W bei 2300 U/min
• Masse Minus ( - )
• Elektronische Regler 12V/250W genau für das "Dynamo C" abgestimmt
Ø Technische Anforderungen:
• Batterie 12V ab 3,2Ah bis 14Ah
• Masse Minus ( - )
• Zündspule 12V - muss ein Wert zwischen 2,7-Ohm und 3,5-Ohm haben
• Gel Batterie oder Säure Batterie
• Hauptscheinwerfer 12V - 45/55W oder max. 12V - 55/60W
• Standlicht vorne Minimum 12V/5W
• Abblendlicht hinten max. 12V/5W
• Stop max. 12V/10W
• Tacho Minimum 12V/2W
• Sicherung 15A bei der Lieferung enthalten
►Bei 150W Dynamo sind die Technische Anforderungen entsprechend anzupassen.
Zb. Hauptscheinwerfer 12V - 60/65W

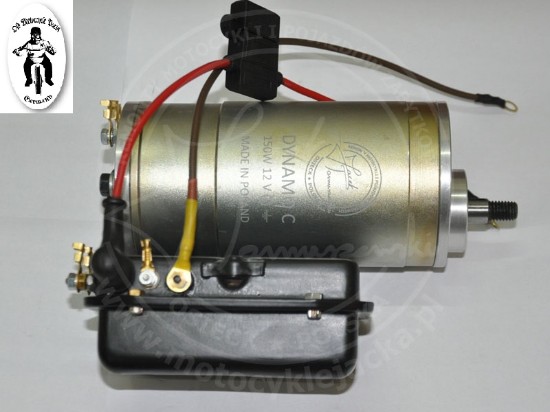

► Einbaumöglichkeiten E. Regler mit Originale Regler Gehäuse.
Es gab 3 Regler Modelle bei M72.
- 1 Modell wurde aus Blech gemacht und ist recht Groß hier passt unser Regler ohne
Probleme.
- 2 Modell wurde aus Kunststoff gemach und bei unser Regler müssen die Alu Rippen ein
wenig abgeschnitten werden.
- 3 Modell da passt unser E. Regler nicht.
►Sie dürfen die E. Regler Rippen am Kanten abschleifen bzw. absägen.
![](mediapool/145/1452870/resources/big_43814346_0_550-412.jpg)
► Einbaumöglichkeiten E. Regler ohne Originale Regler Gehäuse.
Sie dürfen die äußerste untere Rippen durchbohren auf 6mm Schrauben und
befestigen oder mit doppelseitigen Kleberband verkleben.
► In Lieferung enthalten:
- Dynamo C
- Elektronische Regler
- Diverse Stecker
- Keil
- Sicherungen
- Garantiekarte
- Betriebsanleitung
- Verpackung
Preise:
Art.Nr: 00 5676 70C 21 - Dynamo C - 12V/130W - 380,00 €
Art.Nr: 00 5677 70C 21 - Dynamo C - 12V/150W - 400,00 €
Art.Nr: 00 5675 70C 22 - (Ersatz) Elektronische Regler - 55,00 €
Garantie:
2 Jahre Hersteller Garantie ab Kaufdatum.
Betriebsanleitung zum Downloaden:
Deutsch Betriebsanleitung Dynamo C -- English - Operating Instructions Dynamo C.pdf
→Download
Elektrische Schaltplan Dynamo C - 12V - 130 - 150W Deutsch.pdf
→Download
